閥門術語

A
絕對壓力：表示在巴的壓力，Pascal或PSI，上面一個完美的真空測量。
執行器：一個連接到閥門，使閥門的遠程運動的裝置。它可以是一個空氣，液體或電動裝置。致動器可用于當閥門位于遠程的（例如，管道），閥位于危險區域，或當手動操作將耗費大量時間（例如，與較大的閥門）。（了解更多）
氣動噪聲：由氣體加速到超音速的速度在關鍵的或更高的壓降通過閥產生的噪聲。
氣關：在氣壓致動器的增加會引起閥門關閉。這是另一種方式說，閥不打開或常開。
氣開：在氣壓致動器的增加會引起閥門的開啟。這是另一種說法是閥門的關閉失敗或常閉。
空氣閥：閥是用來控制空氣流量。這種流動通常是小的。（了解更多）
角閥截止式閥：在入口和出口在90°。
ANSI等級一種力量：指定閥門顯示最大壓力在不同溫度下，可以預期的工作安全閥。（了解更多）
ASTM：美國材料與試驗協會
大氣壓力：由大氣產生的壓力。
B
背壓：施加在閥的下游側的壓力。

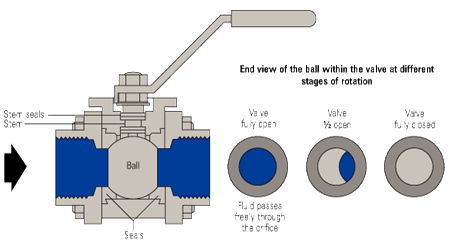

球閥：閥門設計采用球封閉元件。閉包是把球（實現。了解更多）

圖片來源：前澤閥門

波紋管密封閥蓋：閥蓋采用波紋管密封閥塞周圍漏干。
身體：閥門的身體是主要的壓力邊界。它提供了管道的連接端和流體通道。
閥蓋：帽子可以用來引導閥桿。它是閥門承壓邊界部件和包含包裝盒和閥桿密封。帽子可以在閥體上或螺栓或螺紋積分。閥蓋一般是指執行器連接到閥體。
泡沫緊：一個常用的術語來描述一個控制閥或調節器關閉完全反對在任何流體壓力的能力。控制閥進行ANSI B16.104和FCI 70:2:1976是美國國家控制閥閥座泄漏標準。本標準采用六個不同的類別，描述一個閥座泄漏的能力。雖然很少達到完美的閥門關閉，閥門，達到VI級要求（允許數個每分鐘泄漏，氣泡根據閥門的端口尺寸）已經通過了最嚴格的測試。
對焊：是在管道元件的兩端加工輪廓，允許連接的環焊縫成分。
蝶閥：四分之一轉閥的設計包括一個循環體。它有一個旋轉盤閉合件，這是由其干樞轉支承，允許磁盤旋轉90°打開和關閉閥。蝶閥有不同的風格，包括偏心和高性能（零泄漏）閥。蝶閥高回收閥從而會引起空化的液體的服務比全球式閥低得多的壓力下降，流體溫度。（了解更多）
C
籠：空心圓柱裝飾元素，有時作為指南來排列一個與座圈閥塞的運動。它可以被修改為某些類型的閥門，通過閥門的流量特性�；\也可以作為一個噪聲衰減或防汽蝕裝置。
的能力：通過在特定條件下的流量閥。
空化空化是液體：關注服務腔或泡形成，然后崩潰。它是蒸發和冷凝液的兩階段的過程。蒸發是液體的沸騰（也稱為閃爍），和發生在控制閥，因為液體的壓力降低，而不是上升。當流體通過閥口面積的下游，在速度和動能，是伴隨著壓力的或潛在的能量大幅減少，增加。這發生在一個被稱為縮。如果在這方面的壓力下降低于流動的流體的蒸汽壓力，汽化（煮）發生。蒸汽泡，然后繼續下行，流體的速度開始放緩，和流體中的壓力恢復。然后崩潰或爆裂的氣泡。汽蝕使扼流狀態的發生，會導致閥門、管道機械損傷。

阻塞流：又稱為臨界流，可燃氣，蒸汽發生，或液體服務。阻流發生時，在一個固定的上游壓力，流量不能通過降低下游壓力進一步增加�；�本流動方程表明，流動的壓力降的平方根成正比。這意味著更高的壓降允許更多的流體通過閥。流體流經閥由于在入口之間的壓差（PL）和出口（P2）的閥門。這個壓力差（delta-P）或壓降是移動流體本質。然而，如果壓降太高，流量達到一個點，它不再增加，這被認為是壅塞流。

在控制閥的液流作為一種通過閥門的壓力降的函數。圖片來源：前澤

如果壓力足夠高，在縮流的流的速度將達到聲音的速度。在出口壓力將進一步減少，不到上游由于壓力波只能在音速旅行和信號不會翻譯上游。阻流也可以在液體中只有當流體處于閃爍或空化條件下發生的。蒸汽泡沫塊或扼流和防止閥門通過降低出口壓力增加壓降通過更多的流量。氣體和蒸汽服務的好的經驗法則是，如果通過閥門的壓力降等于或超過一半的入口絕對壓力，然后有一個很好的機會，扼流狀態。
關閉件：該閥位于流路通過閥調整流量的活動部分。一些封閉的成員不同類型的球，盤，門，和塞。
冷評級：：閥或配件的設計能夠承受的最大壓力，在室溫下。
可壓縮流體：氣態流體如蒸汽，它的體積和密度的一個顯著的變化，隨著壓力的增加。（了解更多）
控制閥：也稱為最終控制元素。一種電動用于修改過程控制系統中的流體流量的裝置。它通常由一個機構或閥和致動器，它響應來自控制系統的變化和流量控制元件在閥的位置信號。（了解更多）
增益控制閥：閥門的行程，通過閥的流量之間的關系。它是由一個曲線是表示為安裝或固有特性圖。
控制器：一，指導和監控的一個閥的流量的裝置�？刂破骺梢允菤鈩踊螂妱印Ｓ袎毫�，溫度，pH值，水平，差分和流量控制器�？刂破鞯墓ぷ魇歉幸粋�以上的變量和比較它的設定點，建立了。然后控制器輸出一個信號，無論是氣動或電動控制閥，以回應，然后將過程變量的設定點。（了解更多）
臨界流：看到阻塞流的定義。
低溫閥門：用來描述設計–40°C.以下操作閥門
CV：閥門的流量系數是多少加侖每60分鐘°水會流通過在一個指定的打開的閥門兩端的壓降1psi閥。
D
delta-P：壓差。進氣壓力（PL）減去出口壓力（P2）。
隔膜：一個靈活的壓力敏感元件，將力傳給隔膜板和致動器干。
隔膜致動器：是一種液體（通常是氣）壓力操作彈簧隔膜總成，相對位置的閥桿在對輸入信號的響應。
隔膜閥：雙向閥，通過施加力到隔膜。他們經常使用的泥漿和衛生應用，因為他們不堵塞。（了解更多）
壓差測量：在閥門進口和出口之間的壓力差最大，對閥門所需的操作。

圖片來源：前澤

直接作用：這個術語已根據裝置是描述幾個不同的意思。直接作用執行器是一個致動器干在膜片壓力的增加擴展。直動閥是一個向下推關閉塞座定位。直接作用定位器或直接作用的控制器的輸出響應設定點增加信號的增加。
直接執行：致動器，干在隔膜壓力的增加擴展。
動態不平衡：總力產生的閥塞在任何規定的打開位置的作用在其上的液壓力。該閥的獨特風格，即單口，雙口，流開，流關閉，對動態不平衡量的效果。
E
有效面積：一個薄膜執行機構，有效面積的那部分，是生產干力有效的膜面積。通常的有效面積，將閥門時–在開始和在行程的最后一個最小的最大改變。平板膜片的影響最大；而模壓隔膜將提高驅動器的性能，和一個滾動膜片將閥的全行程在提供一個恒定的干力。
電動執行機構：也被稱為機電致動器使用一個電動馬達驅動的齒輪火車或螺釘位置致動器干。致動器可以應對任何數字或模擬信號。（了解更多）
緊急關閉閥（ESD）：閥門使用的能量被存儲在驅動器在緊急情況下迅速關閉。
端連接：使壓緊接頭管進行受控流體提供的配置。其中最常用的連接螺紋，法蘭，焊接。
等百分比：一個用來描述一個類型的閥門的流量特性，對閥塞行程相等的增量，相對于旅行的流動速率的變化可以表示為一個恒定的流量百分比的變化時。在流量方面的旅行中觀察到的變化會相對較小，當閥塞附近的座位和相對高的當閥塞幾乎是敞開的。
F
面對面：是的入口和一個閥門或管件出口端面之間的距離。這些尺寸是由ANSI / ISA規范。
以下的均勻的面對面尺寸適用于。
說明閥門類型
ANSI / ISA s75.03整體法蘭球式控制閥
ANSI / ISA s75.04無凸緣的控制閥
ANSI / ISA s75.20分離法蘭截止式控制閥
故障關閉：或常閉：另一種描述空氣打開驅動器。大約80%的所有彈簧隔膜的運營商在現場的施工。
失敗的地方：用來描述致動器在旅行時它失去了它的空氣供應同樣比例的能力。對彈簧復位執行機構是由一個鎖閥的方法實現。在活塞式執行機構的一系列壓縮空氣氣瓶必須采用。
故障開啟或常開：另一種描述空氣關閉致動器。
故障安全：用來描述一個控制閥所需的故障位置。它可能是不封閉的，不能打開，或失敗的地方。
反饋信號：返回信號從測量的直接控制的變量，結果。一個例子是，一個控制閥配有定位器。返回信號通常是一個閥芯桿位置的機械指示返回到定位器。
無凸緣：一個閥門，沒有積分線法蘭，有時稱為晶圓式閥。閥門的連接配套法蘭之間的一組螺栓或雙頭螺栓安裝螺栓，稱為線。應采取的應變硬化螺栓和螺母用的所有線程的場所，能拉伸時，受到溫度循環。
閃光：是沸騰的液體蒸發�？吹狡�蝕的定義。當控制閥的下游壓力小于上游的蒸汽壓力，蒸汽液體變化部分。如果下游壓力繼續下降，下游壓力最終將成為小于液體的蒸氣壓。它仍然是一個蒸汽除非下游壓力恢復明顯，在這種情況下發生空化。閃光通常會造成阻流條件下發生的。此外，氣泡也會導致在光滑的河流和閥門形式的閥門和管道系統的機械損傷。

在一個阻塞流和閃爍控制閥的速度和壓力分布。圖片來源：前澤。

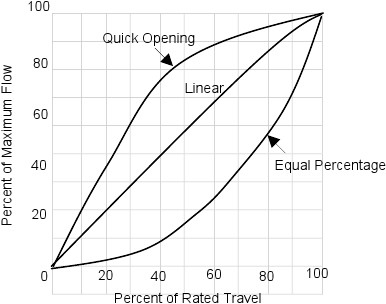

流量特性：閥容量和閥門的行程之間的關系。它通常是用曲線的形式表示�？刂崎y有兩種類型的特征：內在的和安裝。固有的特征是來自測試閥以水為流體和一個恒定的閥門的壓降。當閥門安裝在系統水泵，管道及配件，壓力下降在閥將與旅行改變。當在一個系統的實際流量與閥門開度，該曲線稱為安裝流量特性。閥門可以通過塑造插頭孔或籠，以產生一種特殊的曲線。閥門的特點是試圖改變閥門增益。閥門的流量變化的增益控制信號的變化除以。這是為了補償在控制回路的非線性做。

流量特性曲線。圖片來源：前澤
流量系數：看到C的定義V。
全口徑：表明該閥口內徑一樣管它是連接。
G
增益：投入與產出的關系。如果輸入的全方位是等于輸出的全方位，然后增益為1。增益是另一種方式來描述一個設備的靈敏度。
墊片：組件較軟的部分被密封，它被壓縮在兩法蘭之間以防止流體泄漏到大氣系統。
閘閥：一個多回轉閥門作為一門像盤和兩個席位，關閉閥門。本閥適用于全開/全關應用和柵盤線性移動，垂直于流動方向的。（了解更多）
腺：那是用來壓縮填料組件。
壓蓋螺母：壓蓋螺母用于腺上施加一個力。
壓蓋填料軟性材料：安裝在閥門填料函創建過程流體和大氣之間的密封。
截止閥：閥門的直線運動，推拉干，一個或多個端口和閥體的球形空腔及港口地區的區別。這種類型的閥門的特點是一個曲折的流路，也被稱為低回收閥因為在流的能量消耗；與入口壓力將不會恢復到一定程度，它會在一個更精簡的高回收閥。（了解更多）
H
手輪：手動操作裝置用于中風閥或限制其旅行。手輪，有時被稱為手杰克。它可能是頂部安裝，側面安裝，在安裝或安裝軸軛和分離。（了解更多）
水壓試驗這是在每一個閥：當建立測試含有部分的壓力進行壓力測試的完整性。
磁滯結果：規模和規模下降儀器的響應時，受到同樣的輸入從相反的方向接近的區別。遲滯可以通過眾多的變量引起的，如包裝的摩擦，松散的聯系和壓降。
I
可壓縮流動：流體如水，這在體積和密度沒有明顯的變化隨著壓力的增加。
固有膜片壓力：高、低值的壓力施加到膜片產生額定在閥體內的氣壓閥塞的旅行。
固有流量特性：閥容量和閥門的行程之間的關系，通常用圖形表達。這是來自測試閥以水為流體和恒定的閥門的壓降。固有流量特性的最常見的類型是線性，等百分比，改良的拋物線和快開。
安裝流量特性流量特性：當通過閥門的壓力降隨流及相關條件，在系統中的閥門安裝。表征控制閥的目的是為了幫助彌補在控制回路中的非線性。
整體法蘭：閥體的法蘭連接是身體的一種積分或鑄件。

帶整體法蘭截止閥。圖片來源：鍛造閥
整座：控制節流口的流量和閥座，閥體的一部分或籠。座椅是直接加工出閥體外，通常是不可更換無需更換身體本身–雖然有些可以通過焊接修復和再加工。
l
泄漏的分類：用來描述一個流量系數大于0的控制閥的某些標準化測試程序。1（CV）。這些程序是在ANSI標準b16.104:1976概述，其中六座泄漏分類給出了具體的測試和公差。我們應該記住，這些測試是用來建立生產質量統一驗收標準并不是用來在實際工作條件下的泄漏估計。人也不應該期望這些泄漏率是在閥放置在服務維護。
線性流量特性：特征在流量或（cV）隨閥門行程增大而增大。流量閥行程成正比。這是一個控制閥，使用一個分布式控制系統（DCS）優先閥的特性或可編程邏輯控制器（PLC）。
線性閥：一個截止閥的另一個名字。它指的是直線或直線運動的插頭和干。
加載壓力位置：用于氣動執行機構的壓力。這是壓力，實際上是施加到致動器膜片或活塞。如果閥門定位器是不使用或是繞過被儀器的壓力。
M
改進的拋物線：一個流量特性介于直線和等百分比之間的。它提供了良好的節流低流量和高流量的近似線性特性
N
NACE：美國腐蝕工程師協會。（了解更多）
無損檢測：非破壞性檢驗。集體名詞，用來描述諸如射線和超聲波檢查的非侵入性檢查方法。（了解更多）
針形閥：一個針形關閉元素多回轉裝置。在設計與截止閥相似，但通常很小。（了解更多）
噪聲：可能產生的振動，通過閥氣蝕或氣動流。
常閉：見空氣開
常開：見空氣關閉
P
P1：用于指定入口壓力。
P2：用于指定的出口壓力。
包裝：密封系統，通常包括一個可變形的材料，如聚四氟乙烯，石墨，等。它通常是在固體或分裂，包含在一個包裝箱的壓縮，以提供一個有效的壓力密封環的形成。
包裝盒：室位于罩環繞著莖包含包裝和其他干密封組件。
夾管閥：柔性軟管，把兩個或更多的運動元素停止流之間。這是由于它不易堵塞在泥漿的應用常用的。（了解更多）

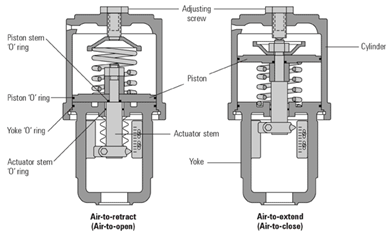

活塞執行機構：流體動力氣動裝置，通常在流體作用在一個移動的圓柱形部件，活塞，向執行機構推桿提供線性運動。這些單位是春天或空氣的反對，以及在比一個更高的供應壓力彈簧復位器。

活塞執行機構。圖片來源：spriax泄漏
插件：看到關閉件。
旋塞閥：多圈裝置采用旋轉插頭閉合元件。當閥門開啟時，媒體流通過在插入一個洞，可以是圓柱形或截斷。（了解更多）
位置開關：一個開關，通常是安裝在執行器檢測閥行程極端。開關通常是電。
位置發送器：一個是機械連接到閥桿和將生成并發送一個氣動或電動信號表示閥桿位置的裝置。
定位器：一種關于信號閥位置。定位器比較輸入信號與從致動器的機械反饋環節。然后產生必要的移動的致動器輸出到輸出機械位置反饋與氣動信號值的力。定位器也可以用于修改該閥動作（反作用定位器），改變行程或控制器的輸入信號（分段定位器），增加閥門執行器的壓力（放大定位器）或改變控制閥的流量特性（特點定位器）。（了解更多）
壓力密封閥蓋一種類型的帽子：設計，流體壓力是用于生產的閥體和閥蓋之間的密封件。
PTFE（聚四氟乙烯）：柔軟的聚合物，幾乎與任何物質兼容。
向下推關閉：一個用來描述一個線性或截止式閥，采用直接作用的插頭和干的安排。插頭位于閥座環以上。將插頭推下，插頭接觸閥座和閥關閉。注：大多數控制閥這類。
按下開：一個用來描述一個線性或截止式閥，采用反向插頭和干的安排。插頭位于下方的座環。將插頭推下，離座移動和閥打開。
Q
四分之一轉：一個完全封閉的閥的操作涉及一個90度大轉彎的干從完全開放的方法。本文介紹的閥門如球，插頭，和蝴蝶。
快速關閉：快速關閉快開是指一個閥設計，需要一個較小的變成完全關閉或打開。
快開：一個流動特性，在低的旅行提供最大流量的變化。曲線基本上是線性通過旅行前40%。然后平鋪顯示流量增加很少旅行接近全開位置。這種減少時，閥塞旅行等于端口的通流面積。這通常發生在閥的特點是用于開/關控制。
R
射線檢驗：一種無損檢測技術，采用X射線檢測不到使用其他外用方法內部缺陷。（了解更多）
量程范圍：范圍內的控制閥可操作。它的最大最小可控流量系數的比值�？烧{范圍是由三個因素的影響：閥門的結構，在閥門關閉閥座泄漏和執行器的精度和剛度。由于幾何是固有的座椅和關閉和過度的閥座泄漏設計會導致閥門的不穩定，它升空的座位。
評級：一個字母數字分類用于定義一個管道系統的壓力的能力。
減少修剪：是一個矮小的孔。減少或限制的能力是用于裝飾等多種原因，調整大閥處理較小的流量要求，減少進口和出口流體的速度，和糾正錯誤的尺寸。
反作用這個詞有幾個不同的意義：根據設備描述。反作用執行機構是執行器的干縮與膜片壓力增加。一個反作用閥是一個下推開塞座定位。一個反作用定位器或反作用控制器的輸出響應設定點增加信號下降。
反向流動通常認為：從標準方向相反的方向流動。一些旋轉閥是雙向的雖然是較低的，泄漏率可能在反流是更高的工作壓力可能下降的能力。
旋轉閥閥式：其中流關閉件是在流旋轉，通過閥門的流體通過的修正量（即球閥）。
S
閥座負載：閥座和閥塞之間的接觸力。當致動器被選定為一個給定的控制閥，它必須能夠產生足夠的力來克服靜態和動態不平衡，干了閥座負載津貼。
閥座環：的流動通道，用于與密封件一起通過閥門的流量的一部分修改。
承插焊：一個輸入管的閥門管件端匹配的插座進行連接，與焊接在一起的兩個。
聲波速度：在流體中的聲音速度的地方�？吹介W光
特殊班：指一類指定螺紋或焊接端閥門，在閥體和閥蓋已進行無損檢測（NDE）和任何缺陷的消除。這使得閥門能夠比標準類閥一較高壓力的能力。
分體：閥門的身體分裂。這種設計可以很容易地塞座去除。分體式閥體的閥門是直通、角的版本。
靜不平衡：凈力產生閥桿由流體壓力作用在封閉件和內保壓邊干。關閉件是在規定的開放與規定的流動條件。這是一個必須克服的力量。

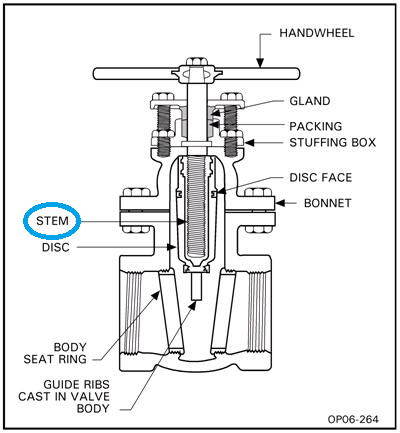

把立：閥塞桿一桿延伸穿過閥蓋組件允許定位的插頭或關閉件。致動器莖桿或軸連接到閥桿和傳遞運動或動力從驅動器到閥。

圖片來源：工藝操作技術
導桿：導套緊密配合的閥桿和閥座對齊。好的干的指導是減少包裝泄漏的本質。
中風看旅行。
供應壓力在一個裝置：如控制器的電源端口的壓力，定位器或換能器�？刂崎y的供應壓力是20 psig的共同價值觀。對于一個3-15 psig。輸出和35 psig。為6-30 psig。輸出。
T
節流：調節控制與開/關控制。（了解更多）
換能器：一個元件或設備接收信息的數量將它的形式在同一或另一種形式的信息量。
旅行：距離插頭或干移動到從全閉到完全打開位置。又稱中風。
修剪：包括所有的部件，在流動與除體工藝流體，上閥蓋與閥體法蘭和墊片。插頭，座，干，導游，襯套和籠內裝飾包括一些零件。
翻領：用來描述比之間的最小和最大流量條件下，在一個特定的系統。例如，如果最小流量為10 g.p.m.和最大流量為100 g.p.m.翻領是10:1。看到變化幅度。
V
閥門一種裝置，省去，：消散或分配系統中的能量。（了解更多）
閥門的流量系數：看到CV。
閥塞：看到關閉件。
蒸汽壓：在壓力，對于一個給定的溫度，蒸汽氣泡在液體形式。
縮：位置的流截面積在其最小尺寸，其中流體的速度是在其最高水平，并在流體壓力是在其最低水平�？s流通常發生在控制閥的實際的物理限制的下游。
W
水擊：產生的沖擊波在管道系統中的閥門關閉太快造成的。
