當前位置：上海前澤閥門有限公司 - 球閥 - 球閥 - 美標鑄鋼球閥

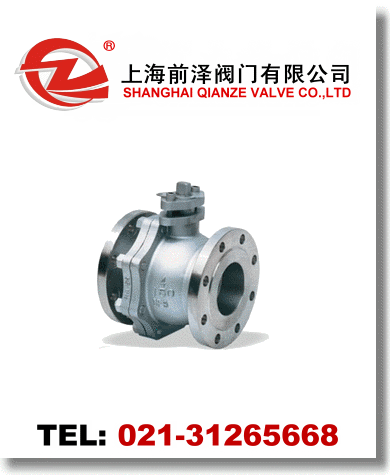

美標鑄鋼球閥

產品三大優勢
1、價格合理。 2、質量穩定。 3、交貨快捷。

· 聯系電話：021-31265668（直線）陳先生黃先生

· 圖文傳真：021-31265668

· 聯系手機：13661441718 陳先生

· 訂貨前請?zhí)峁┊a(chǎn)品型號、口徑、壓力等相關技術參數

專業服務
提供全套工程閥門解決方案，美標鑄鋼球閥售前、售中、售后專業服務。

美標鑄鋼球閥產品詳情

名稱： 美標鑄鋼球閥

型號： Q41F

口徑： DN15-DN300

壓力： 1.6MPa≈4.0MPa

材質： WCB、A105、SS304、SS316

認證： ISO9001:2000

·美標鑄鋼球閥產品詳情

美標鑄鋼球閥主要用于截斷或接通介質，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。

美標鑄鋼球閥標準

設計與制造按ANSI B16.34，JIS 2071
結構長度按JIS B2002
法蘭連接尺寸按JIS B2212，2214
檢驗按JIS B2003

試驗壓力

試驗項目		殼體試驗		密封試驗		上密封試驗		氣密封試驗
介質		水						氣
單位		MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
壓力等級 (磅級)	150	3.1	450	2.2	315	2.2	315	0.5-0.7	60-100
	300	7.8	1125	5.6	815	5.6	815
	400	10.3	1500	7.6	1100	7.6	1100
	600	15.3	2225	11.2	1630	11.2	1630
	900	23.1	3350	16.8	2440	16.8	2440

美標鑄鋼球閥主要零件材料

名稱	材料
閥體閥蓋	A216WCB	A352 LCB	A217WC6	A217WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
球體	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
閥桿	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
手柄	KTH350-10
螺柱	A193-B7 A320-L7 A193-B8
螺母	A194-2H A194-7 A194-8

美標鑄鋼球閥主要連接尺寸

型號	規格 (mm)		尺寸 (mm)
型號	inch	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-150Lb Q341 F/H/Y-150Lb Q641 F/H/Y-150Lb	1/2″	15	108	89	60.5	35	12	4-Φ15	68	115
	3/4″	20	117	98	70	43	12	4-Φ15	75	130
	1″	25	127	108	79.5	51	12	4-Φ15	85	150
	11/4″	32	140	117	89	64	13	4-Φ15	96	190
	11/2″	40	165	127	98.5	73.2	15	4-Φ15	107	230
	2″	50	178	152	120.7	92	16	4-Φ19	118	240
	21/2″	65	190	177.8	139.7	104.7	18	4-Φ19	145	280
	3″	80	203	190.5	152.4	127	19	4-Φ19	160	310
	4″	100	229	229	190.5	157	24	8-Φ19	185	330
	5″	125	356	254	216	185.7	26	8-Φ22	230	600
	6″	150	394	279	241.3	216	26	8-Φ22	260	800
	8″	200	457	343	298.5	270	29	8-Φ22	310	1000
	10″	250	533	406	362	324	31	12-Φ25	350	1200

美標鑄鋼球閥主要連接尺寸

型號	規格		尺寸 (mm)
型號	inch	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-300Lb Q341F/H/Y-300Lb Q641F/H/Y-300LbY	1/2″	15	140	95	66.5	35	15	4-Φ15	72	115
	3/4″	20	152	117	82.5	43	16	4-Φ19	75	130
	1″	25	165	124	89	51	18	4-Φ19	85	150
	11/4″	32	178	133	98.5	64	19.5	4-Φ19	95	180
	11/2″	40	190	156	114.3	73.2	21	4-Φ22	110	230
	2″	50	216	165	127	92	23	8-Φ19	120	240
	21/2″	65	241	190.5	149.4	104.7	26	8-Φ22	150	280
	3″	80	283	210	168.5	127	29	8-Φ22	165	310
	4″	100	305	254	200.2	157	32	8-Φ22	190	330
	5″	125	381	279	235	185.7	35	8-Φ22	240	600
	6″	150	403	318	270	216	37	12-Φ22	270	800
	8″	200	502	381	330	270	42	12-Φ25	315	1000
	10″	250	568	445	387.5	324	48	16-Φ29	380	1200

美標鑄鋼球閥主要連接尺寸

型號	規格 (mm)		尺寸
型號	inch	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-600Lb Q341F/H/Y-600Lb Q641F/H/Y-600Lb	1/2″	15	165	95	66.5	35	15	4-Φ15	88	115
	3/4″	20	190	118	82.5	43	16	4-Φ19	98	130
	1″	25	216	124	89	51	18	4-Φ19	105	150
	11/2″	40	241	156	114.3	73.2	23	4-Φ22	135	180
	2″	50	292	165	127	92	26	8-Φ19	155	240
	3″	80	356	210	168.2	127	32	8-Φ22	175	280
	4″	100	432	273	216	157	38	8-Φ25	210	330
	6″	150	559	356	292	216	48	12-Φ29	340	800
	8″	200	660	419	349	270	56	12-Φ32	400	1000
	10″	250	787	508	432	324	64	16-Φ35	440	1200

球閥
硬密封偏心半球閥氣動偏心半球閥電動偏心半球閥手動偏心半球閥雙偏心半球閥偏心半球閥衛生級氣動球閥不銹鋼衛生級球閥衛生級球閥衛生球閥襯四氟球閥襯氟球閥碳鋼球閥高溫硬密封球閥金屬硬密封球閥硬密封球閥 PVC球閥氣動PVC球閥氣動塑料球閥電動塑料球閥 PVC塑料球閥塑料球閥一體式高溫球閥一體式球閥一片式球閥衛生級快裝球閥不銹鋼快裝球閥快裝球閥鑄鋼球閥高平臺球閥高壓鍛鋼球閥鍛鋼球閥不銹鋼氧氣球閥氧氣球閥卸灰球閥兩片式球閥	二片式球閥國標球閥廣式法蘭球閥廣式球閥不銹鋼法蘭球閥不銹鋼球閥不銹鋼卡套球閥卡套式球閥雙卡套球閥卡套球閥意大利薄型球閥不銹鋼薄型球閥電動薄型球閥氣動薄型球閥對夾式薄型球閥薄型球閥法蘭式球閥法蘭球閥美標固定球閥電動固定球閥氣動固定球閥鍛鋼固定球閥不銹鋼固定球閥固定式球閥固定球閥不銹鋼絲扣球閥不銹鋼絲口球閥絲扣球閥絲口球閥氣動三通球閥 T型三通球閥 L型三通球閥不銹鋼三通球閥三通球閥直埋式焊接球閥法蘭全焊接球閥	全焊接球閥高壓焊接球閥焊接式球閥焊接球閥氣動四通球閥不銹鋼四通球閥四通球閥不銹鋼高溫球閥耐高溫球閥高溫球閥高壓不銹鋼球閥浮動式球閥浮動球閥氣動真空球閥電動真空球閥高真空球閥真空球閥 Q11F三片式球閥三片式法蘭球閥三片式卡箍球閥三片式焊接球閥三片式碳鋼球閥三片式不銹鋼球閥三片式球閥對夾式球閥對夾球閥外螺紋球閥內螺紋球閥1000WOG 不銹鋼內螺紋球閥一片式內螺紋球閥內螺紋球閥螺紋球閥軟密封球閥氣源球閥日標球閥高壓對焊球閥	三片式對焊球閥對焊球閥美標不銹鋼球閥美標鑄鋼球閥美標碳鋼球閥美標法蘭球閥美標球閥天然氣球閥天燃?xì)馇蜷y 燃?xì)馇蜷y 液化氣球閥超低溫球閥低溫球閥保溫三通球閥不銹鋼保溫球閥對夾式保溫球閥薄型保溫球閥保溫夾套球閥保溫球閥夾套球閥承插焊球閥氣動內螺紋球閥氣動保溫球閥氣動三片式球閥氣動兩片式球閥不銹鋼氣動球閥氣動對夾式球閥高壓氣動球閥氣動法蘭球閥氣動調節球閥氣動高溫球閥氣動高壓球閥氣動球閥鍛鋼高壓球閥高壓法蘭球閥礦用電動球閥	電動UPVC球閥電動調節球閥電動高溫球閥高壓電動球閥電動開關球閥電動內螺紋球閥電動法蘭球閥智能電動球閥不銹鋼電動球閥微型電動球閥電動球閥手動球閥液壓球閥 YJZQ-J25W YJZQ-20W YJZQ高壓球閥高壓液壓球閥二位三通球閥板式高壓球閥 KHP板式球閥 KHB高壓球閥控制小孔式浮球閥液位浮球閥高溫浮球閥螺紋浮球閥杠桿式浮球閥可調式浮球閥不銹鋼水箱浮球閥水箱浮球閥不銹鋼法蘭浮球閥法蘭浮球閥不銹鋼浮球閥浮球閥天然氣高壓球閥不銹鋼高壓球閥高壓球閥

美標鑄鋼球閥相關資料
